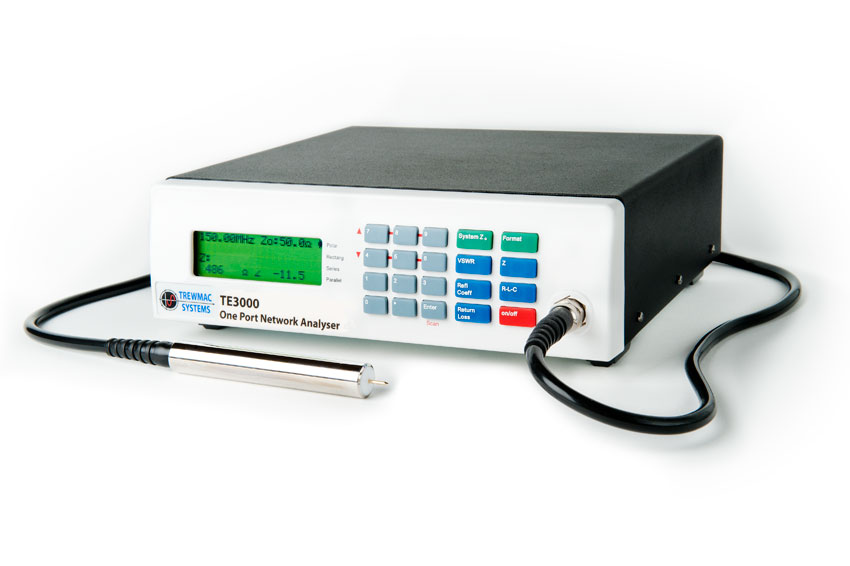

TrewMac - TE3000 射频分析仪
TE3000 是一款多功能射频测量工具,适合专业人士、教育工作者和新手使用。它使用起来简单直观,无需用户校准。测量可以在探头尖端进行,就像示波器一样,也可以将设备重新校准到同轴电缆末端或可选的镊子附件。
TE3000 矢量阻抗分析仪是一款改进的便携式台式仪器,专为极高精度阻抗测量而设计。与其前身 TE1000 相比,它拥有更大的频率范围、更小的分辨率和更快的数据速率。
示波器式探头式结构和用户可变输出信号使其成为小信号设备“电路内”阻抗表征的理想选择,且不会损坏 DUT。使用普通 VNA 很难获得这些类型的测量。
该装置还配备一个 N 型适配器,允许直接连接到 N 型母连接器进行标准网络分析。
该装置在出厂时已针对探头尖端进行校准,并在启动时进行自检。此功能意味着该装置开箱即可直接使用,并且在建议的期限过后之前不需要重新校准。
对于高级用户,可以使用多种校准套件来自定义校准测试夹具和同轴电缆的影响。然后,用户可以随意在工厂校准和自定义校准之间切换。
TE3000 软件提供了一组强大的格式和图表以进行快速分析,并具有简单的 USB 接口。功能包括史密斯圆图、多系列绘图、差异绘图、曲线平滑、速度因子、电气长度、特性阻抗和时域反射计。结果可以保存和检索,或在 Excel 中打开。
特点总结
- 30kHz-300MHz,分辨率为1Hz
- 0.1-100000 欧姆 -90 至 +90 度
- 1-1000 的变量平均
- 可变输出功率
- 简单、准确的“电路内”测量。
- 敏感元件表征
- 用于同轴连接的 N 型适配器
- 工厂校准并提供完整的校准报告
- 可选定制校准
- RLC仪表功能
- 显示格式包括阻抗、导纳、反射系数、VSWR、回波损耗、失配损耗、等效串联或并联 RLC 和品质因数。
- 电缆长度和损耗函数
- 用户定义 Zo
- 电池和电源供电
- 装在坚固的铝制手提箱中,并配有软件和配件
- 软件包括:VF、Zo、故障距离、脉冲响应和频谱分析功能。多迹线绘图、史密斯圆图、标记和注释。上下加载校准文件
常见应用元件特性PCB 电路特性分析天线调谐电缆调谐/短截线调谐等离子体室调谐巴伦调谐石英晶体表征阻抗匹配LCR测试仪干涉扫描电缆故障查找
-
TrewMac - TE3001 射频分析仪
TE3001 单端口矢量网络分析仪专为了解校准过程并需要执行网络分析任务的现场专业人员而设计。
TE3001 配备 N 型公头连接器接口,用于标准网络分析。该设备的输出信号比 TE3000 更大,在嘈杂环境中具有出色的抗噪能力。
它配有 3 件式公头和 3 件式母头校准套件,允许用户消除任何线性测试夹具或传输线的影响,并提供前所未有的测量精度。镊子附件和相关校准套件可用于组件或晶体表征。
凭借用户变量平均、多种显示格式以及电池或主电源,TE3001 非常适合需要现场和车间测量的广播和等离子应用。
为了补充这一结构,TE3001 软件提供了一套强大的格式和图表,用于快速分析,并与简单的 USB 接口。功能包括史密斯图、多系列绘图、差异绘图、曲线平滑、注释、光标、时域反射法和干涉光谱扫描。
功能摘要
- 30kHz-300MHz,分辨率 1Hz
- 0.1-100000 欧姆 -90 至 +90 度
- 1-1000 的变量平均值
- 可变输出功率
- 工厂校准并提供完整的校准报告
- 快速简单的定制校准
- RLC仪表功能
- 显示格式包括阻抗、导纳、反射系数、VSWR、回波损耗、失配损耗、等效串联或并联 RLC 和品质因数。
- 电缆长度和损耗函数
- 用户定义Zo
- 电池和电源供电
- 装在坚固的铝制手提箱中,并配有软件和配件
- 软件包括:
- VF、Zo、故障距离、脉冲响应和频谱分析功能。多迹线绘图、史密斯圆图、标记和注释。上下加载校准文件
常见应用天线调谐电缆调谐/短截线调谐等离子体室调谐巴伦调谐阻抗匹配LCR测试仪干涉扫描电缆故障查找
