rf-design - 射频功率计

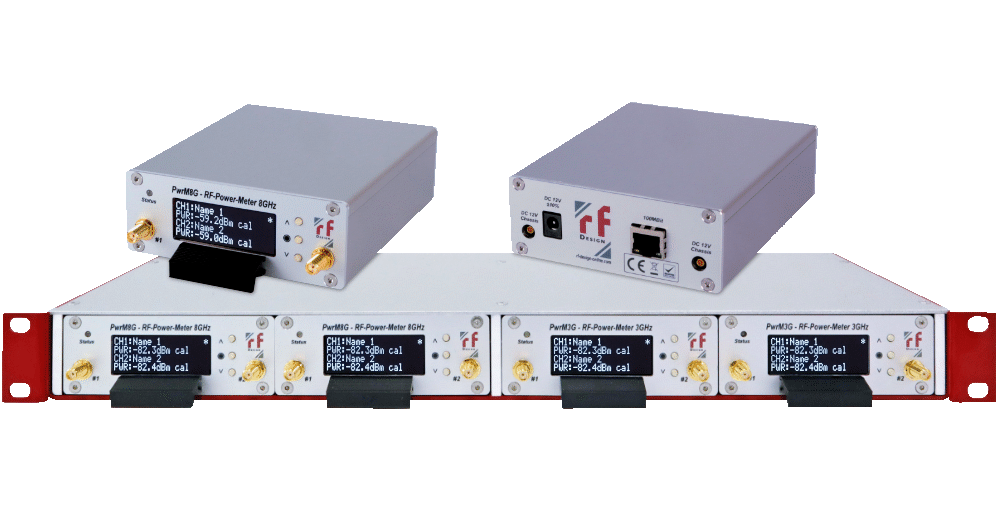

双通道射频功率计 3GHz 8GHz 40GHz 70 GHz

Pwr3MG 是一款双射频功率计装置，工作频率范围为 50MHz - 3GHz，因此非常适合监测卫星、电缆和地面射频基础设施的射频载波功率（例如 IF、L 波段、扩展 L 波段）。PwrM3G 是一款紧凑型手持设备，但也可以集成到合适的 1RU/19 英寸机架安装底盘中，该底盘可容纳多达 4 个功率计模块，从而可以同时监测 2 到 8 个射频信号。

特点和优势

频率范围为 50MHz – 3GHz

紧凑型手持式或 1RU/19 英寸机架安装式

同时监测 2 至最多 8 个信号

宽动态范围

阈值监控和报警

电缆和定向耦合器的偏移补偿

最小和最大射频功率监控和记录

支持使用所需频率进行校准

本地和远程配置和监控（OLED 显示屏/键盘、WebGUI、SNMP）

前面板状态 LED

rf-design - 矩阵开关

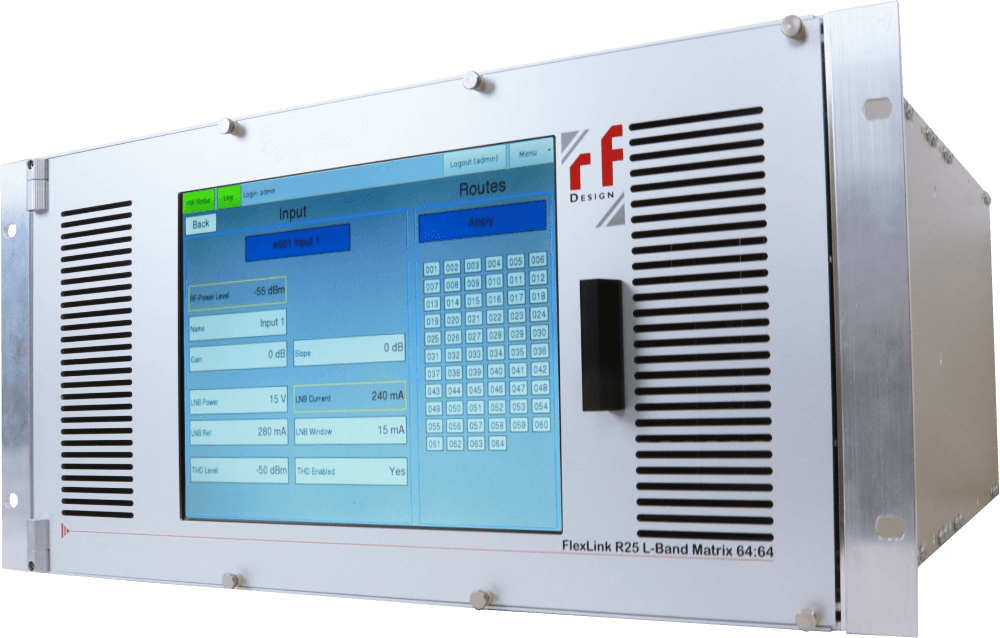

FlexLink R25

扩展 L 波段开关矩阵系统 Eco 和 Pro 版本 64:64

FlexLink R25-Eco 代表一种独特、创新且巧妙的

L 波段开关矩阵系统，内置于深度仅为 500 毫米的 5RU/19 英寸机架安装底盘中。它充当可扩展的分布式交换机/路由平台，允许将任何选定的输入切换/路由到任何或所有输出，并且可以在一个矩阵底盘中组装从 8:8 到 64:64 的各种输入/输出配置。

FlexLink R25-Eco 具有面向未来的设计，带宽扩展至 850 – 2450MHz，支持扩展的 L 波段 (850 – 2450MHz) 频率范围，使其成为 KA 波段和 HTS 应用的完美解决方案。

特点和优势

节省空间的 5RU/19 英寸模块化机架安装设计

扩展 L 波段频率 850 – 2450MHz

一个机箱内最多 64:64 输入/输出

通过外部组件轻松扩展

同轴输入和输出 50/75Ohm SMA(f)、F(f) 或 BNC(f) 或光纤输入（混合输入和输出配置）

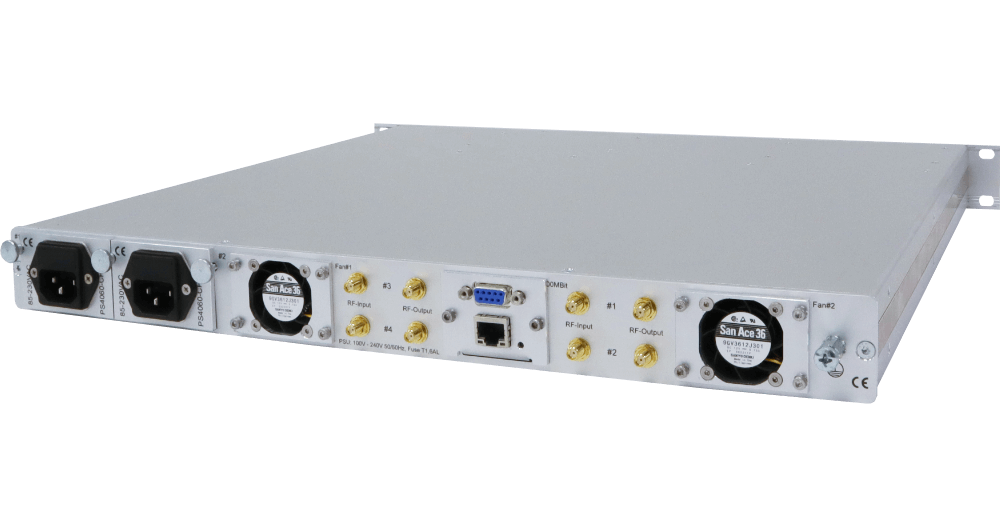

rf-design - 线路放大器

我们提供各种技术领先的射频线路放大器单元，具有不同的可变增益控制范围，非常适合补偿卫星地面段射频基础设施内的信号损失。我们的线路放大器具有同类最佳的射频性能和值（例如频率响应、隔离等），并具有可变增益控制、斜率均衡、射频功率监控、阈值报警、10MHz 插入、可切换 LNB 电源、本地和远程配置以及 1:1 冗余双电源等有益功能。

这些设备采用节省空间的 1RU/19” 机架式底盘设计，可用作单线、双线或四线放大器（HQA 系列）、1+1 冗余操作线路放大器（HQR145C、RLA270L）和 4+1 冗余设备（HQR445C）。还提供带有集成分路器或合路器的型号。

特点和优势

节省空间且紧凑的 1RU/19 英寸机架安装设计

支持 L 波段 (950 – 2150MHz) 和扩展 L 波段 (850 – 2700MHz)

允许放大器冗余配置从 1+1 到最大 4+1（现场可扩展、热插拔）

模块化概念，易于更换和维护

可变增益调节 0 至 40dB，1dB 步进（MGC/AGC）

所有放大器模块（输入和输出）的射频功率监控

阈值报警功能和可切换的输出限制器

1:1冗余双电源（热插拔）

电源的 MTTF 计数器和警告功能

温控风扇速度运行

通过前面板 OLED 显示屏和键盘进行本地配置和监控

通过以太网接口进行远程配置和监控（WebGUI/SNMPv2c）
